In-Sight 2000 Mini Görüntü Sensörleri
Cognex In-Sight 2000 Mini’nin kompakt boyutu, görüntü sensörleri için potansiyel uygulama sayısını artırır ve kullanıcıların görüntü sensörlerini operasyonlarının daha fazla alanına yerleştirmelerine olanak tanır. In-Sight 2000 Mini modelleri, standart In-Sight 2000 görüntü sensörlerinden hacim olarak %68 daha küçüktür, bu nedenle dar alanlara sığabilirler. In-Sight 2000 Mini modelleri ayrıca standart olarak sıvı lens otofokus modülüyle birlikte gelir, bu da daha hızlı iş değiştirme ve sensör erişilemeyen yerlere monte edildiğinde odağı değiştirme yeteneği sağlar. Anahtar özellikler şunları içerir:

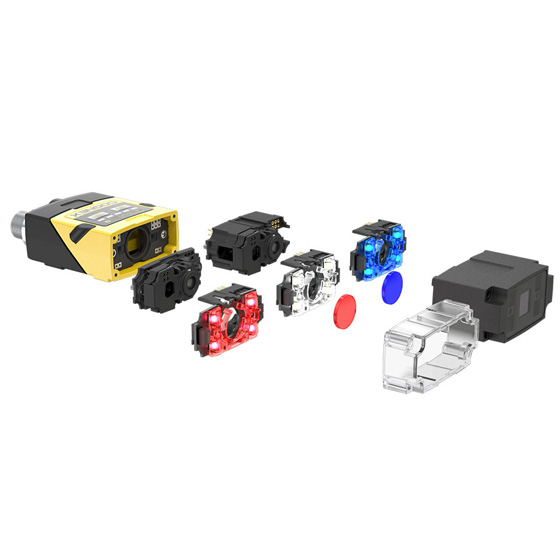

» Ultra kompakt entegre ışık modülü
» Sıvı lens teknolojisiyle desteklenen otomatik odaklama
» 4 çapraz polarize ve eş doğrusal polarize LED
» Sınırlı montaj alanına sahip makineler için ideal
| 2000-110 Mini | 2000-120 Mini | 2000-130 Mini | 2000-230 Mini | 2001-230 Mini | ||
| Kullanıcı arayüzü | In-Sight Explorer EasyBuilder, Cognex VisionView PC Yazılımı ve VisionView 900 HMI dokunmatik ekran paneli | |||||
| 1/3″ CMOS Görüntüleyici | tek renkli | Tek renkli ve Renkli | ||||
| S-Mount/M12 Lensler | Standart: Otomatik odaklama (sıvı lens) 6,2 mm veya 16 mm | |||||
| Görüntü Modları | 640 x 480 (standart) | + | + | + | + | + |
| 640 x 480 (2x büyütme) | – | + | + | + | + | |
| 800 x 600 (2x büyütme) | – | – | + | + | + | |
| 1280 x 960 1 | – | – | – | – | + | |
| Aydınlatma | Standart | Modüler kırmızı LED’ler | Modüler kırmızı ve beyaz LED’ler | |||
| Seçenekler | Beyaz, mavi ve IR LED ışıklar, bant geçiren filtreler ve polarize filtre | Beyaz, mavi ve IR LED ışıklar, bant geçiren filtreler, polarize filtre ve polarize aydınlatma koruması | ||||
| Maksimum Çekim Hızı 2 | 40 kare/sn | 75 fps (tek renkli) 55 fps (renkli) |
40 fps (tek renkli) 24 fps (renkli) |
|||
| Bağıl İşleme Hızı | 1x | 2 kere | ||||
| Konum Araçları | Model | + | + | + | + | + |
| Kenar, Daire | – | – | + | + | + | |
| Muayene Araçları | Model | + | + | + | + | + |
| Piksel Sayısı | + | gri tonlamalı | Gri tonlamalı ve renk | |||
| Parlaklık ve Kontrast | – | + | + | + | + | |
| Kenarlar | – | – | + | + | + | |
| Ölçüm ve Sayma Araçları | Mesafe, Açı ve Çap | – | – | + | + | + |
| Desenler ve Kenarlar | – | – | + | + | + | |
| Gelişmiş özellikler | OCR | – | – | – | + | + |
| Blob Algılama | – | – | – | + | + | |
| Görüntü Filtreleri | – | – | – | + | + | |
| Veri çıkışı | Başarılı/Başarısız | Geçti/Kaldı, Sayısal 3 | ||||
| İletişim ve G/Ç | Genel Protokoller | TCP/IP, UDP, FTP, Telnet, RS-232C | ||||
| Endüstriyel Protokoller | AOP, PROFINET, SLMP, SLMP Tarayıcı, CC-Link IE Field Basic, Modbus TCP ile EtherNet/IP | |||||
| Konnektörler | (1) Endüstriyel M12 Ethernet, (1) M12 Güç ve G/Ç | |||||
| Girdiler ve Çıktılar | (1) Toplama tetiği, (1) Genel amaçlı giriş 4 , (4) Genel amaçlı çıkışlar 4 | |||||
| Mekanik | Boyutlar | Sıralı yapılandırma: 43,1 mm (1,69 inç) x 22,4 mm (0,88 inç) x 64 mm (2,51 inç) Dik açılı yapılandırma: 43,1 mm (1,69 inç) x 35,8 mm (1,40 inç) x 49,3 mm (1,94 inç) |
||||
| Ağırlık | 142 gr (5 oz) | |||||
| Malzeme ve Koruma | Boyalı alüminyum, IP65 dereceli muhafaza | |||||
| İşletme | Güç | 24 VDC +/- %10, <3,0 W veya Sınıf 1 Ethernet Üzerinden Güç (PoE) 5 | ||||
| PoE Yapılandırması Mevcut | – | + | + | + | + | |
| Hava sıcaklığı | 0 °C ila 40 °C (32 °F ila 104 °F) | |||||
