In-Sight 2000 Görüntü Sensörleri
Cognex In-Sight 2000 görüntü sensörleri, In-Sight görüntü sistemlerinin gücünü endüstriyel bir sensörün basitliği ve satın alınabilirliği ile birleştirir. Hata önleme uygulamalarını çözmek için ideal olan bu görsel denetim sensörleri, değer, kullanım kolaylığı ve esneklik için yeni standartlar belirler ve neredeyse her üretim hattı ortamına uyum sağlayabilir. Anahtar özellikler şunları içerir:
» Güçlü In-Sight görüş araçları

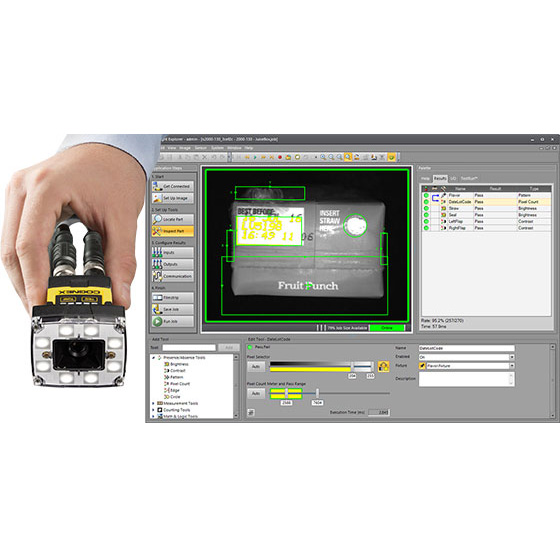

» EasyBuilder ile kolay kurulum

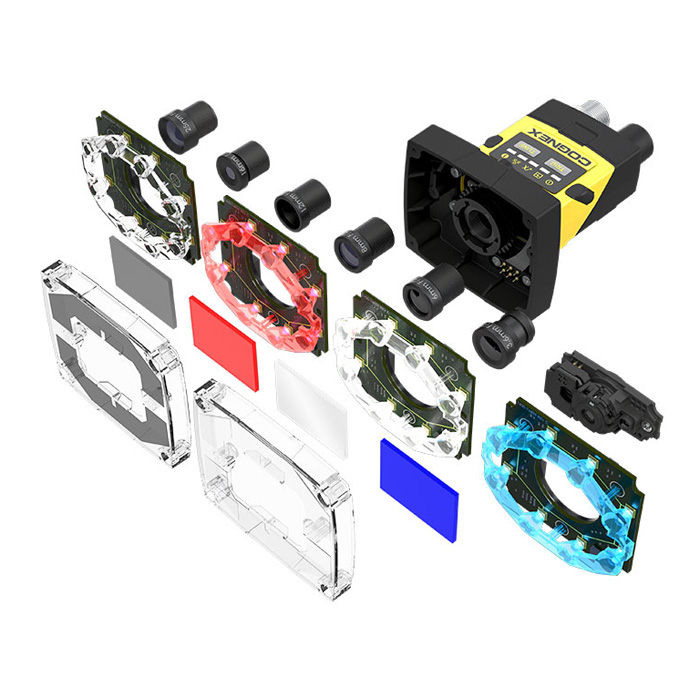

» Alan değiştirilebilir aydınlatma ve optik
» Modüler gövde tasarımı
2000-110 | 2000-120 | 2000-130 | 2000-230 | 2001-230 | ||
Kullanıcı arayüzü | In-Sight Explorer EasyBuilder, Cognex VisionView PC Yazılımı ve VisionView 900 HMI dokunmatik ekran paneli | |||||
1/3″ CMOS Görüntüleyici | Tek renkli ve Renkli | |||||
S-Mount/M12 Lensler | Standart: Otomatik odak (sıvı lens) 6,2 mm veya manuel odak 8 mm İsteğe bağlı: Manuel odak 3,6 mm, 6 mm, 12 mm, 16 mm, 25 mm |
|||||
Görüntü Modları | 640 x 480 (standart) | + | + | + | + | + |
640 x 480 (2x büyütme) | – | + | + | + | + | |
800 x 600 (2x büyütme) | – | – | + | + | + | |
1280 x 960 1 | – | – | – | – | + | |
Aydınlatma | Standart | Dağınık beyaz LED halka ışığı | ||||
Seçenekler | Kırmızı, mavi ve IR LED halka ışıkları ve lens filtreleri ve polarize aydınlatma koruması | |||||
Maksimum Çekim Hızı 2 | 40 kare/sn | 75 fps (tek renkli) 55 fps (renkli) |
40 fps (tek renkli) 24 fps (renkli) |
|||
Bağıl İşleme Hızı | 1x | 2 kere | ||||
Konum Araçları | Model | + | + | + | + | + |
Kenar, Daire | – | – | + | + | + | |
Muayene Araçları | Model | + | + | + | + | + |
Piksel Sayısı | – | Gri tonlamalı ve renk | ||||
Parlaklık ve Kontrast | – | + | + | + | + | |
Kenarlar | – | – | + | + | + | |
Ölçüm ve Sayma Araçları | Mesafe, Açı ve Çap | – | – | + | + | + |
Desenler ve Kenarlar | – | – | + | + | + | |
Gelişmiş özellikler | OCR | – | – | – | + | + |
Blob Algılama | – | – | – | + | + | |
Görüntü Filtreleri | – | – | – | + | + | |
Veri çıkışı | Başarılı/Başarısız | Geçti/Kaldı, Sayısal 3 | ||||
İletişim ve G/Ç | Genel Protokoller | TCP/IP, UDP, FTP, Telnet, RS-232C | ||||
Endüstriyel Protokoller | OPC UA, AOP’li EtherNet/IP, PROFINET Sınıf B, iQSS, Modbus TCP, SLMP/SLMP Tarayıcı, CC-Link IE Field Basic | |||||
Konnektörler | (1) Endüstriyel M12 Ethernet, (1) M12 Güç ve G/Ç | |||||
Girdiler ve Çıktılar | (1) Toplama tetiği, (1) Genel amaçlı giriş 4 , (4) Genel amaçlı çıkışlar 4 | |||||
Mekanik | Boyutlar | Sıralı yapılandırma: 92 mm (3,61 inç) x 60 mm (2,38 inç) x 52 mm (2,05 inç) Dik açılı yapılandırma: 61 mm (2,42 inç) x 60 mm (2,38 inç) x 52 mm (2,05 inç) |
||||
Ağırlık | 200 gr (7.05 oz) | |||||
Malzeme ve Koruma | Boyalı alüminyum, IP65 dereceli muhafaza | |||||
İşletme | Güç | 24 VDC ±%10, aydınlatma açıkken maksimum 48 W (2,0 A) | ||||
PoE Yapılandırması Mevcut | Numara | |||||
Hava sıcaklığı | 0°C – 40°C (32°F – 104°F) |
